Pavilhão Expoflora

Empreendimento: KLAAS FLORES E PLANTAS Ltda

Ano: 2007 Cidade: Holambra, SP Área: 4.900m² Área técnica: Estrutura e fundação Cliente: Construtora Tulipa

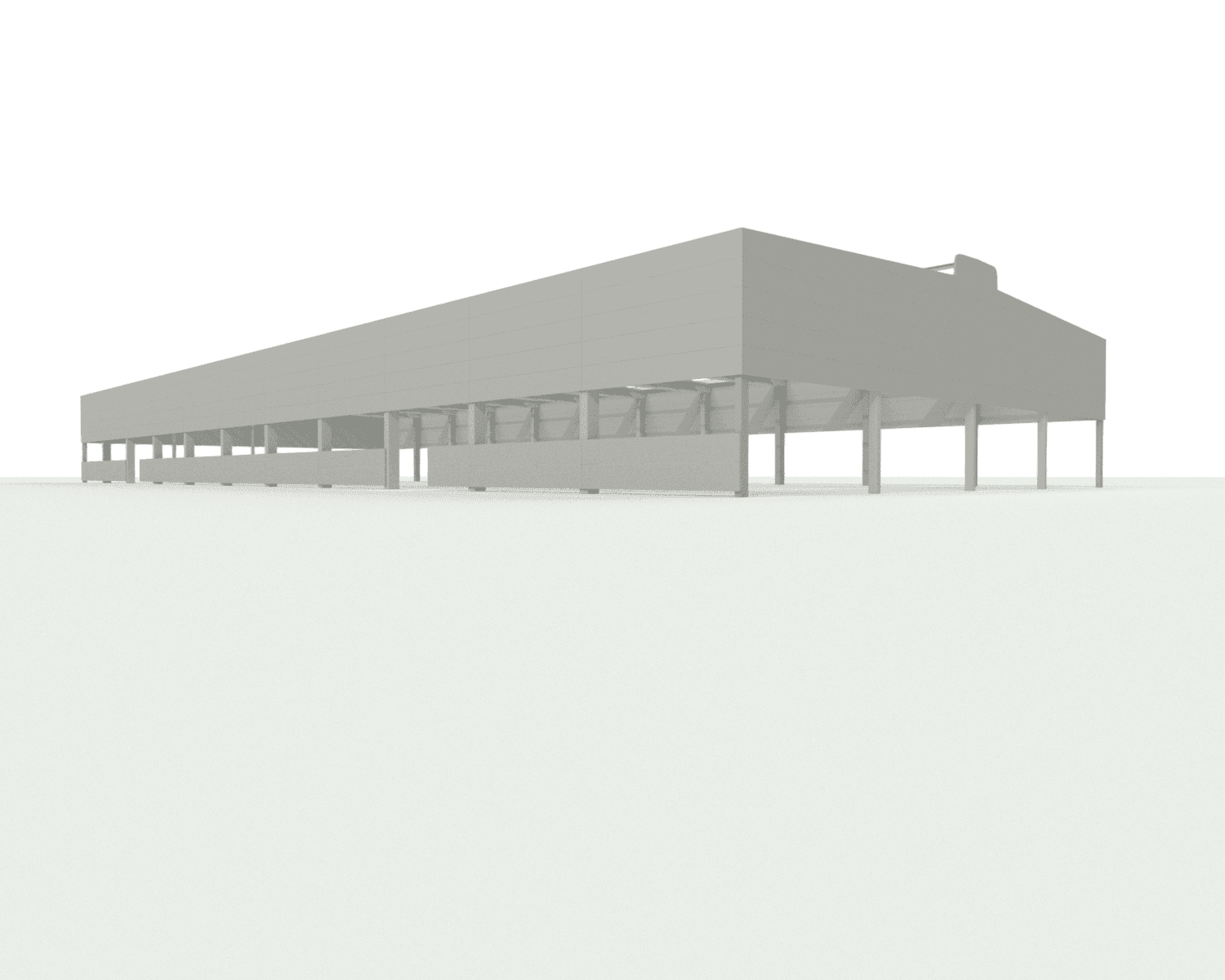

Thumbnail of Pavilhão Expoflora

A estrutura do espaço expositivo da Expoflora em Holambra, SP, foi projetada para atender às necessidades de grandes eventos e exibição de produtos. A fundação é composta por estacas e blocos de fundação, proporcionando estabilidade ao conjunto. A superestrutura inclui pilares, vigas e placas de fechamento pré-moldadas, garantindo agilidade na execução e robustez. O grande destaque do projeto é a cobertura, formada por vigas tesoura de 44,5 metros em concreto pré-moldado, que permite um amplo vão livre, essencial para a flexibilidade do espaço. As vigas calhas e terças também pré-moldadas completam a estrutura de cobertura, conferindo eficiência e resistência.

Loading...
3D

Galeria

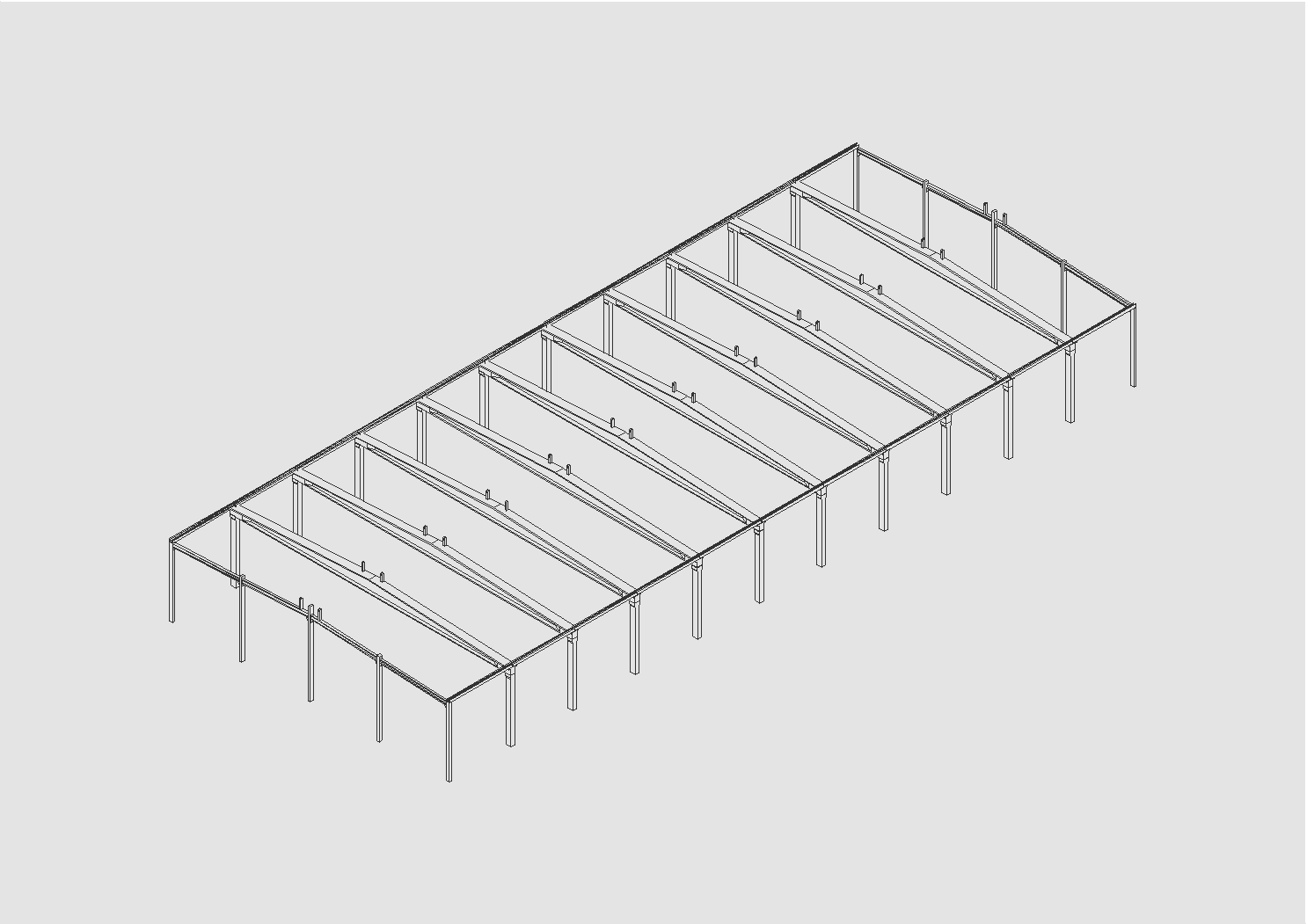

EXPOFLORA - ISOMETRICA TESOURA DE CONCRETO VÃO LIVRE 44,5m

Isometrica tesoura de concreto vão livre 44,5m

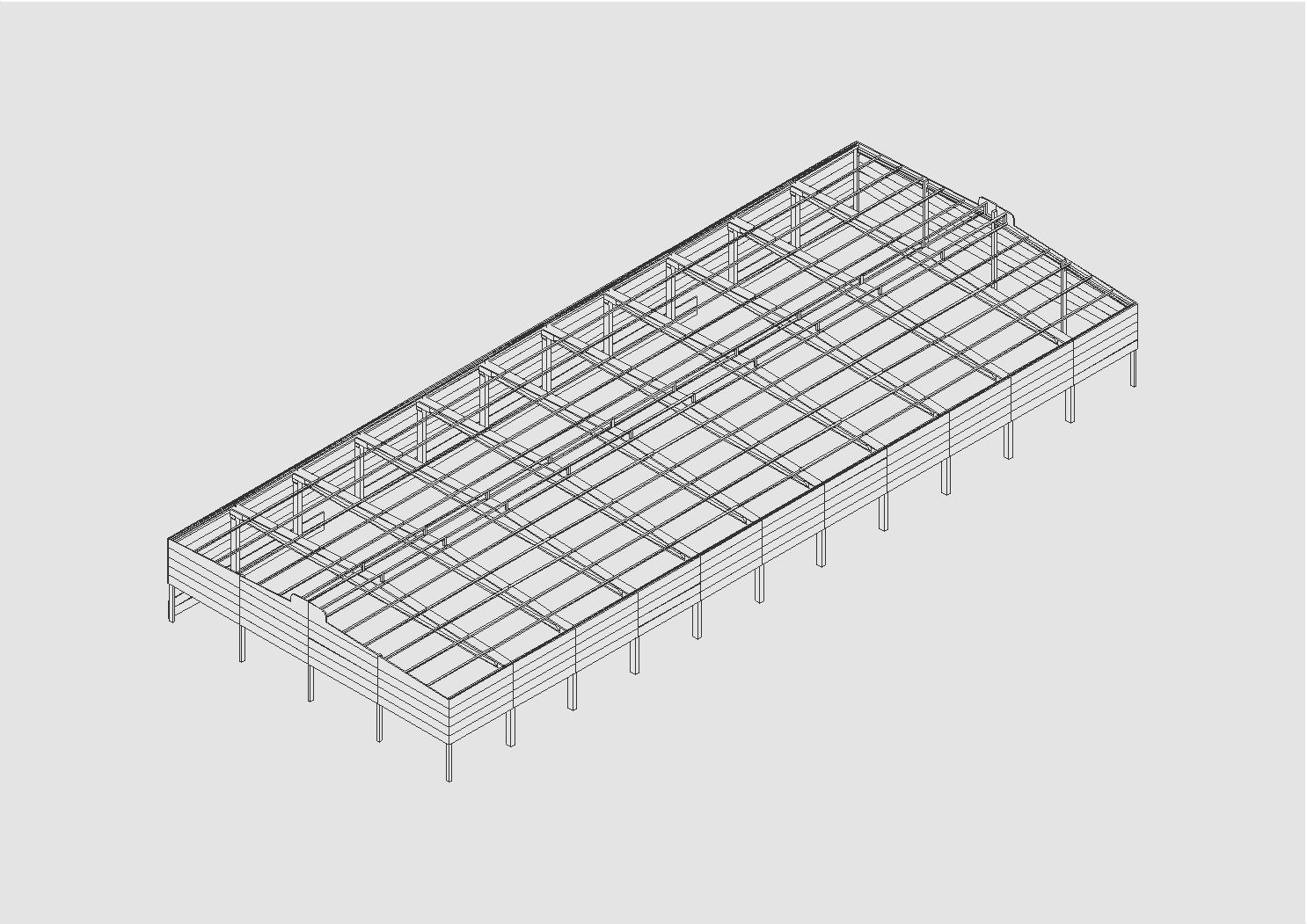

EXPOFLORA - ISOMETRICA 2

Isometrica 2

EXPOFLORA - LOCAÇÃO DE PILARES

Locação de pilares

EXPOFLORA - PLANTA DE COBERTURA

Planta de cobertura

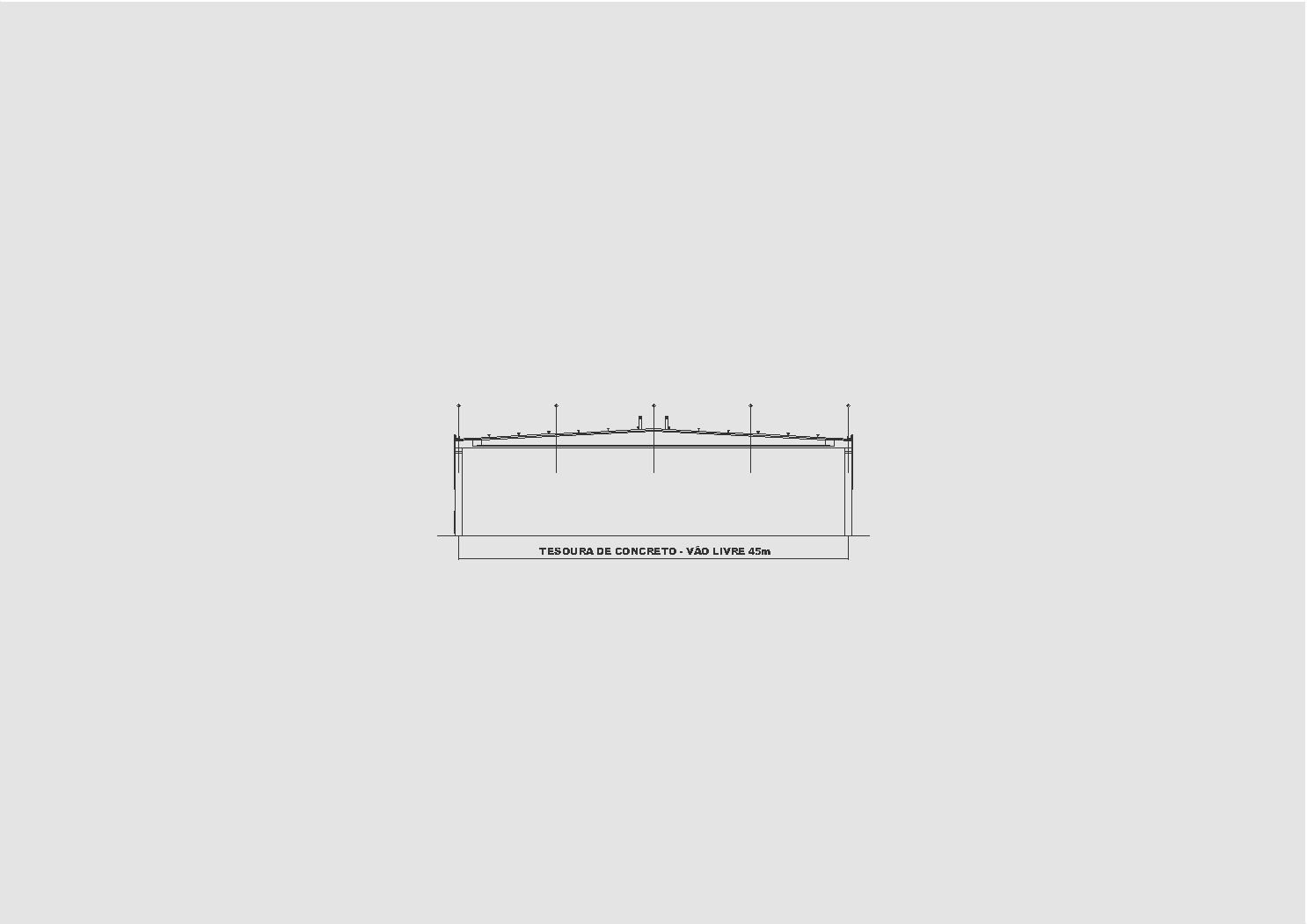

EXPOFLORA - CORTE TRANSVERSAL

Corte transversal

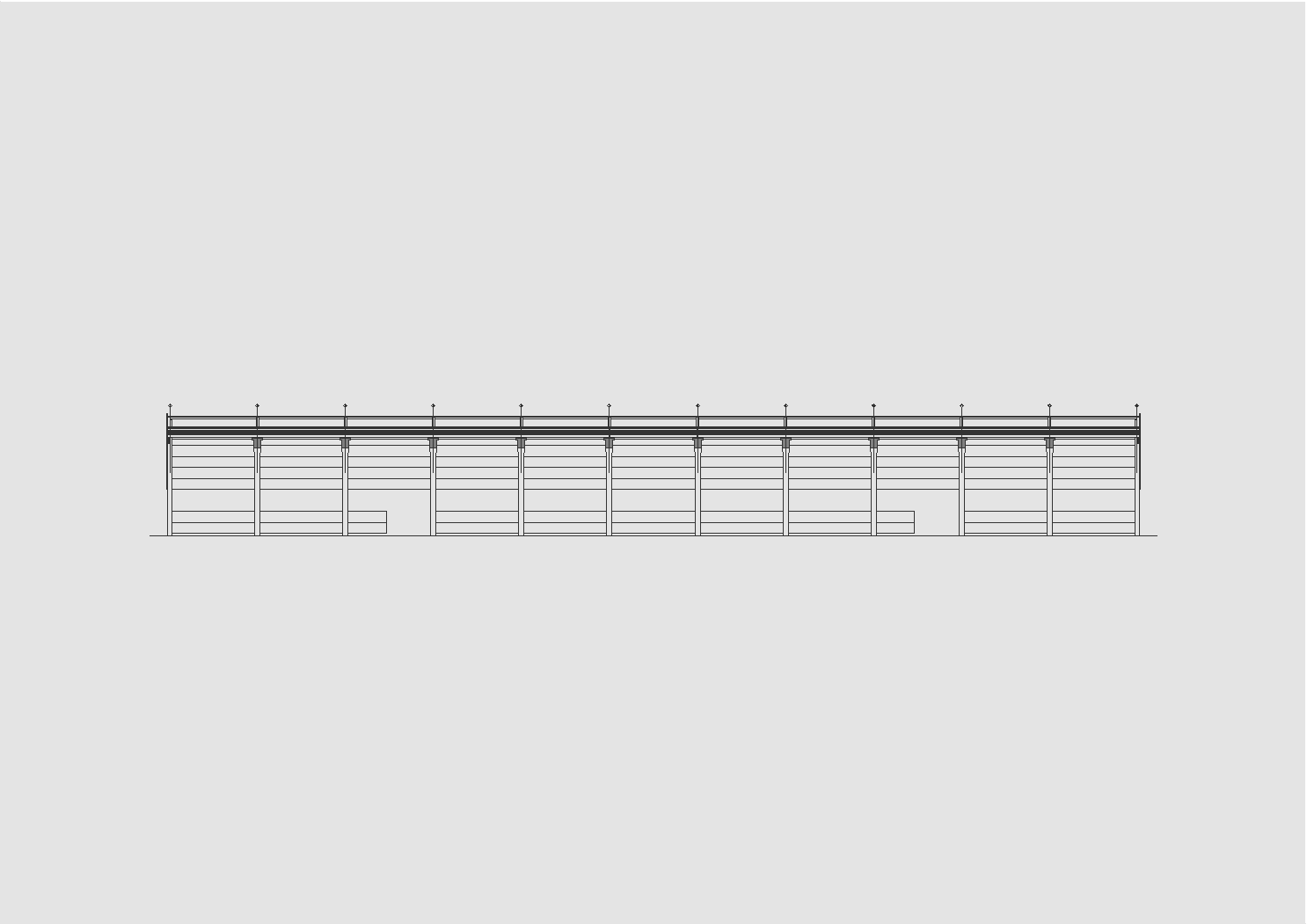

EXPOFLORA - CORTE LONGITUDINAL

Corte longitudinal

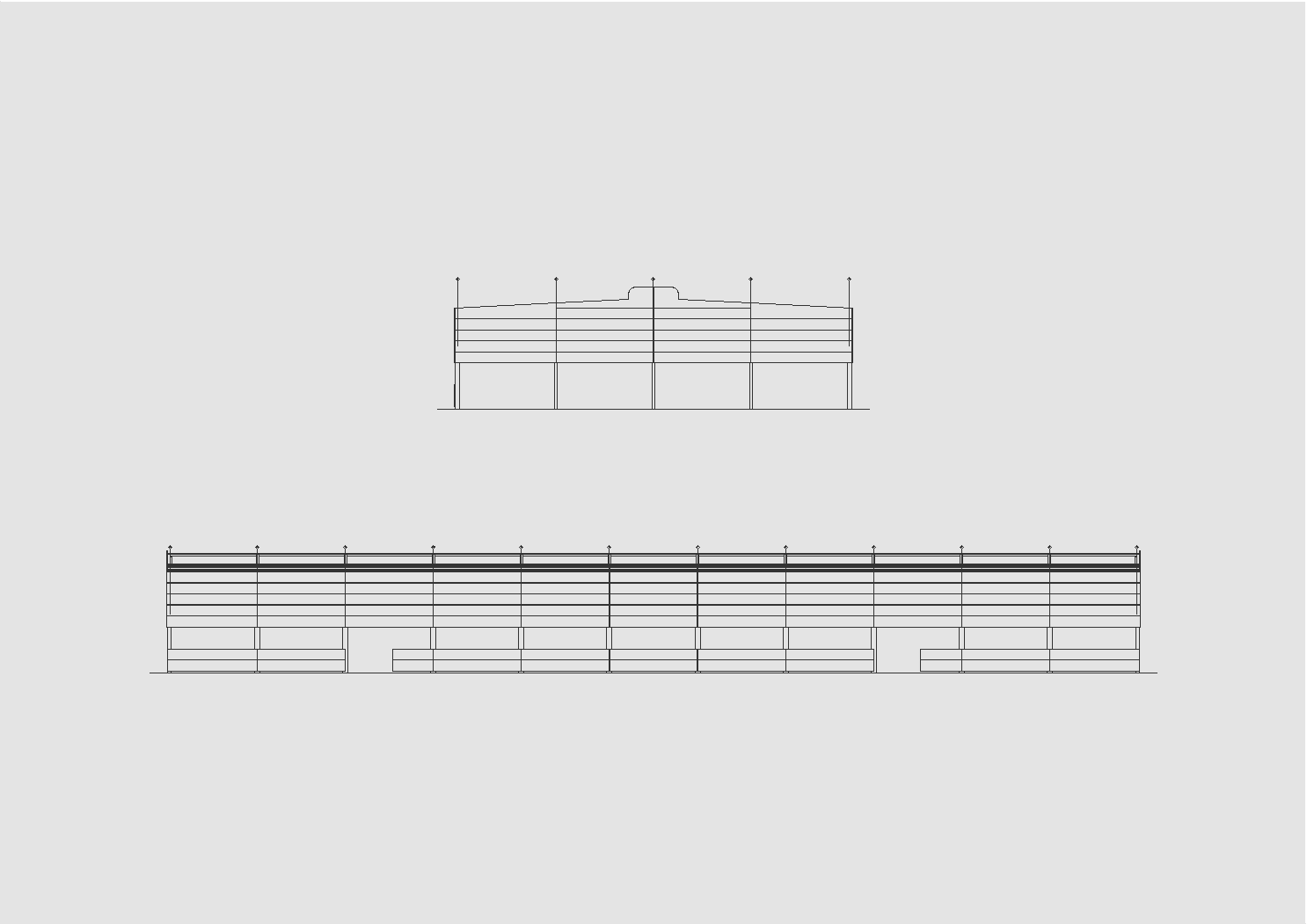

EXPOFLORA - ELEVAÇÕES C E D

Elevações c e d

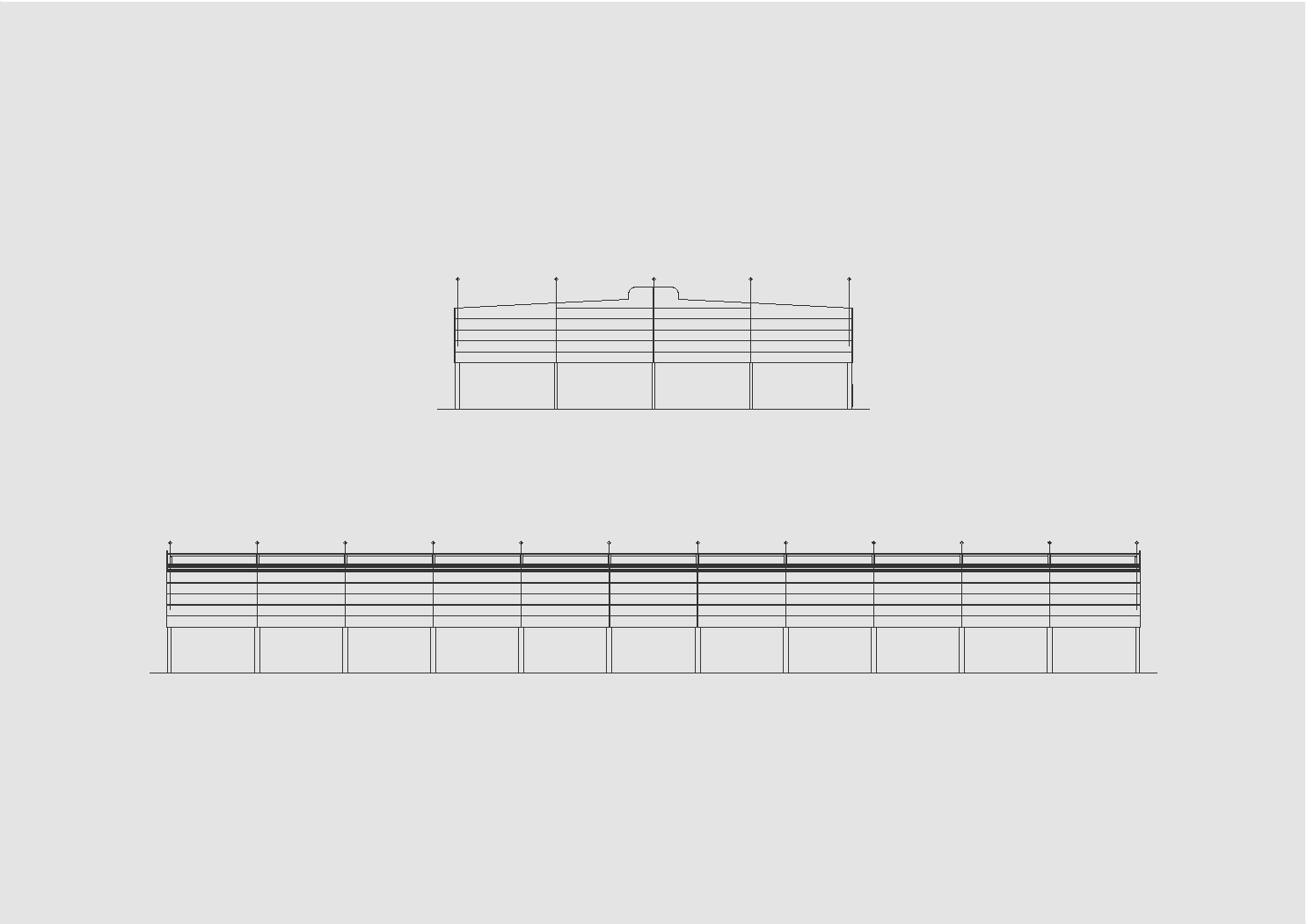

EXPOFLORA - ELEVAÇÕES A E B

Elevações a e b

EXPOFLORA - FOTO 01

Foto 01

EXPOFLORA - FOTO 02

Foto 02

EXPOFLORA - FOTO 03

Foto 03

EXPOFLORA - FOTO 04

Foto 04

EXPOFLORA - FOTO 05

Foto 05
